旋啟式止回閥是如何工作的？
更新時間：2022-08-05 09:19:10
瀏覽次數：2126
作者：歐拉姆VALVE
今天就由小編來給大家介紹一下旋啟式止回閥是怎么工作的。

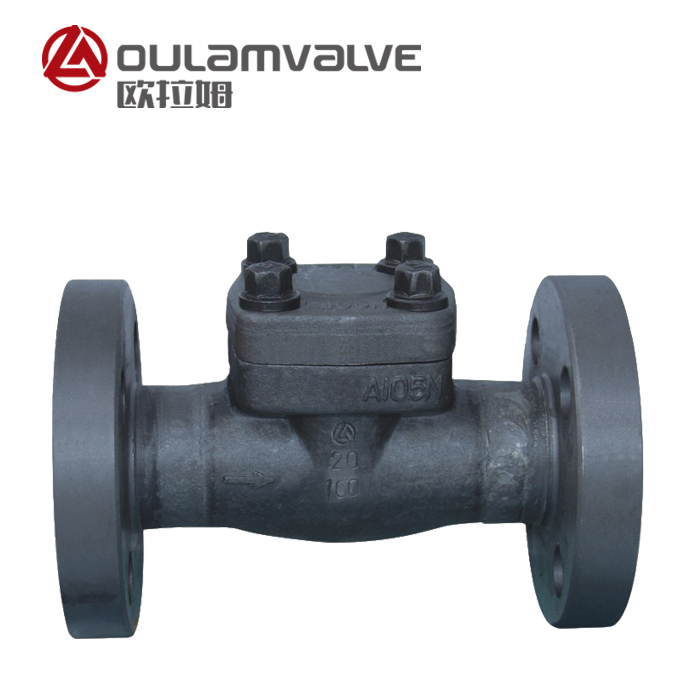

止回閥是只允許流體按照一個方向流動的閥門，它又被稱作卡式閥、逆止閥、單向閥等。止回閥根據其結構不同可以分為各種不同的類型，如旋啟式、斜盤式、活塞式、蝶式和截止止回閥，本期小課堂將為大家介紹其中最為常見、設計最簡單的一種，也就是旋啟式止回閥。歐拉姆生產的旋啟式止回閥H44H結構緊湊,啟閉動作靈敏,功能可靠。
旋啟式止回閥它的頂部是閥蓋部分。閥蓋通過邊緣的一系列螺栓固定到閥體上，使用墊片進行密封，閥蓋中央有一個螺栓用于安裝壓力表或放空閥門。
墊片用于密封閥體和閥蓋之間的空隙，它使用一種相對柔軟的材料制成。
閥座是閥體與閥瓣接觸的位置，它將閥門的入口和出口隔開。
閥瓣的主體是一塊圓形的金屬板，通過鉸鏈機構與閥體連接，用于實現流體單向通過。
閥門末端有兩個法蘭，可以使用螺栓連接或直接焊接到管道上。法蘭的兩端同樣使用墊片進行密封。
旋啟式止回閥的工作原：
閥瓣通常情況下被壓在閥座上。當入口處的流體壓力增加，克服了閥瓣的重量和出口處的流體壓力后，閥瓣將會開啟，開始產生流量的壓力點被稱為閥門的開啟壓力。隨著壓力的增加，閥瓣會逐漸到達完全開啟的位置。
如果流量來自閥門的出口側，此時出口壓力大于入口壓力，閥門關閉，流體無法通過閥門。
旋啟式止回閥最顯著的優點是閥門從入口到出口之間的壓降很低，這種閥門非常適用于高流量、低流速的應用場景。不僅如此，流體通過閥門產生的湍流也非常少。
此外，這種閥門易于維修。若閥門發生泄漏，可以直接更換閥座環和閥瓣等部件，而不需要拆卸整個閥門進行維修。
不過，旋啟式止回閥不適用于壓力波動較大的系統，壓力波動會使閥門反復開閉，造成閥瓣或閥座損傷，導致閥門內漏。
以上內容就是描述了旋啟式止回閥，如有購買此類止回閥產品的讀者請與我們聯系。
